Tel örgü hattında en sık görülen yapısal arıza tek bir cümleyle özetlenebiliyor: köşe direği içeri yatmış.
Bu, montaj hatası gibi görünmüyor. Hat kurulduğunda her şey düzgündü, direk dikti, gerginlik tamamdı.
Ama tel örgü sürekli bir kuvvet uyguluyor ve o kuvvetin gidecek bir yeri olmak zorunda.
Bu yazı payandanın ne işe yaradığını, nereye ve nasıl konulduğunu ele alıyor.
Sürekli kuvvet: paneldeki yükten farkı
Tel örgüyü panel çitten ayıran şey, taşıyıcıya binen kuvvetin karakteri.
Panel çitte yük kesintili: rüzgâr estiğinde geliyor, dindiğinde gidiyor. Direk zorlanıyor ama sonra rahatlıyor.
Tel örgüde ise gergi telleri köşe ve gergi direklerini gece gündüz çekiyor. Kuvvet hiç durmuyor.
Bu fark önemli çünkü toprak, sürekli bir kuvvet altında kesintili kuvvete göre çok daha fazla yer değiştiriyor. Sabit bir itme, toprağı yavaş yavaş sıkıştırıp ezdiriyor.
Sonuç: tek başına betona güvenen bir gergi direği ilk gün sağlam duruyor, birkaç yıl sonra belirgin biçimde yatmış oluyor.
Payanda bu sürekli kuvvete ikinci bir yol açıyor.
Hangi direklere payanda gerekiyor
Bir tel örgü hattındaki bütün direklerin payandaya ihtiyacı yok ve bu ayrım maliyeti doğrudan etkiliyor.
Ara direkler yalnız hattı taşıyor. Üzerlerinde yatay bir çekme yok; gergi telleri onların üzerinden geçip gidiyor. Payanda gerekmiyor.
Gergi direkleri hattı bölümlere ayırıyor ve her bölümün gerginliğini karşılıyor. Payanda gerekiyor.
Köşe direkleri iki yönden gelen çekmeyi birden karşılıyor. En yüklü noktalar ve genelde iki payanda istiyorlar.
Bitiş direkleri hattın sonlandığı yer. Tek yönden çekme var ve karşılayacak başka bir şey yok. Payanda şart.
Kapı direkleri hem hat gerginliğini hem kanat ağırlığını taşıyor. Ayrı değerlendiriliyor.
Pratik kural: hattın çizgisinin değiştiği ya da bittiği her nokta destek istiyor.
Tel örgü direk çeşitleri: ara, köşe, gergi konusu bu ayrımı ayrıntılı ele alıyor.
Payanda ne yapıyor
Payanda basit bir şey: direkten zemine uzanan açılı bir çubuk. Ama yaptığı iş geometriye dayanıyor.
Tel direği yatay olarak çekiyor. Direk bu kuvvete karşı yalnız temeliyle direniyor — yani toprağın direk çevresindeki direncine.
Payanda eklendiğinde kuvvetin bir kısmı direğin üst bölgesinden alınıp açılı bir çubuk üzerinden zemine ikinci bir noktadan aktarılıyor.
Böylece iki şey oluyor. Direğin dibindeki devirme momenti azalıyor, ve yük iki ayrı temel arasında paylaşılıyor.
Etki, payandanın direğe ne kadar yukarıdan bağlandığına da bağlı: bağlantı ne kadar yüksekse kaldıraç o kadar etkili.
Bu yüzden payanda direğin ortasına değil, üst bölgesine yakın bağlanıyor.
Yön: en sık yapılan hata
Payandanın hangi tarafa konulacağı, işin tamamını belirleyen tek karar.
Kural basit: payanda çekmenin geldiği yönün tersine konuluyor. Tel hangi tarafa çekiyorsa payanda karşı taraftan direği geriye doğru destekliyor.
Bitiş direğinde bu net: hat bir yöne gidiyor, payanda ters yöne.

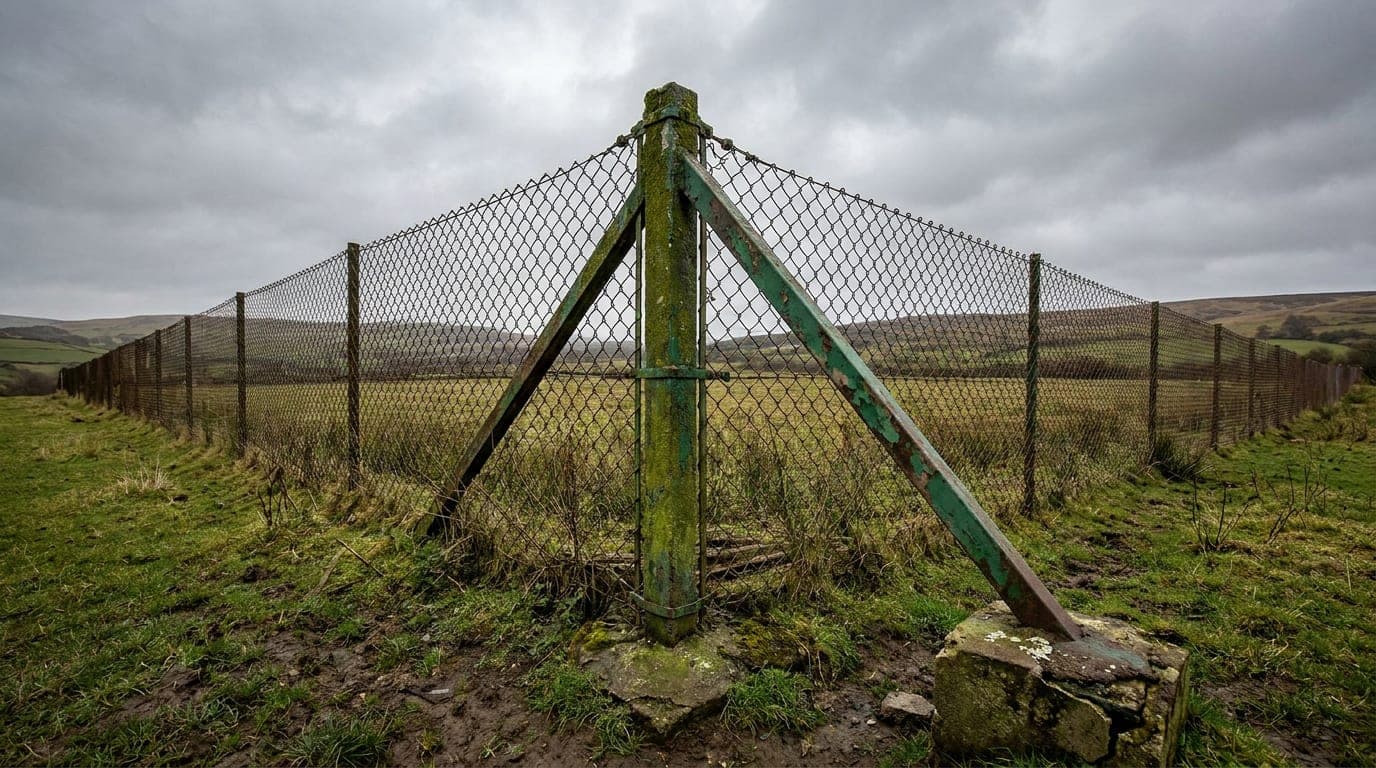

Köşede ise iki hat var, yani iki çekme yönü. Her hat için bir payanda konuluyor ve ikisi birlikte bileşke kuvveti karşılıyor.
Tek payanda kullanılan köşelerde payanda bileşke yönüne — yani iki hattın ortasına — denk getiriliyor.
Yanlış yöne konulan bir payanda hiçbir işe yaramıyor. Daha kötüsü: direğin yatacağı tarafta duruyorsa yatmayı engellemek yerine kolaylaştırabiliyor.
Açı ve boy
Payandanın geometrisi iki gereksinim arasında dengeleniyor.
Çok dik konulan bir payanda kuvveti aşağı doğru itiyor. Yanal destek zayıf kalıyor ve direk yine yatabiliyor.
Çok yatık konulan bir payanda güçlü yanal destek veriyor ama iki sorun çıkarıyor: geniş bir alan kaplıyor ve ayak noktası hattın dışına taşabiliyor.
Pratikte kırk beş derece civarı bir açı iki gereksinimi dengeliyor.
Boy da buna bağlı: payanda direğe ne kadar yukarıdan bağlanıyorsa, aynı açıyı korumak için o kadar uzun oluyor ve ayağı o kadar uzağa düşüyor.
Alan sıkıntısı varsa açı dikleştiriliyor ama bu durumda temelin daha güçlü olması gerekiyor.
Ayak: payandanın gerçek zayıf noktası
Payandanın üst bağlantısı genelde sağlam yapılıyor. Alt uç ise sıkça ihmal ediliyor ve arıza oradan çıkıyor.
Payanda üzerine gelen kuvveti zemine iletiyor. O kuvvet dar bir noktaya yoğunlaştığında toprak ezilmeye başlıyor.
En yaygın hata payandayı toprağa çakılan bir çubuğa ya da doğrudan zemine oturtmak. Birkaç ay sonra o nokta gevşiyor, payanda kayıyor ve direk yine yatmaya başlıyor.

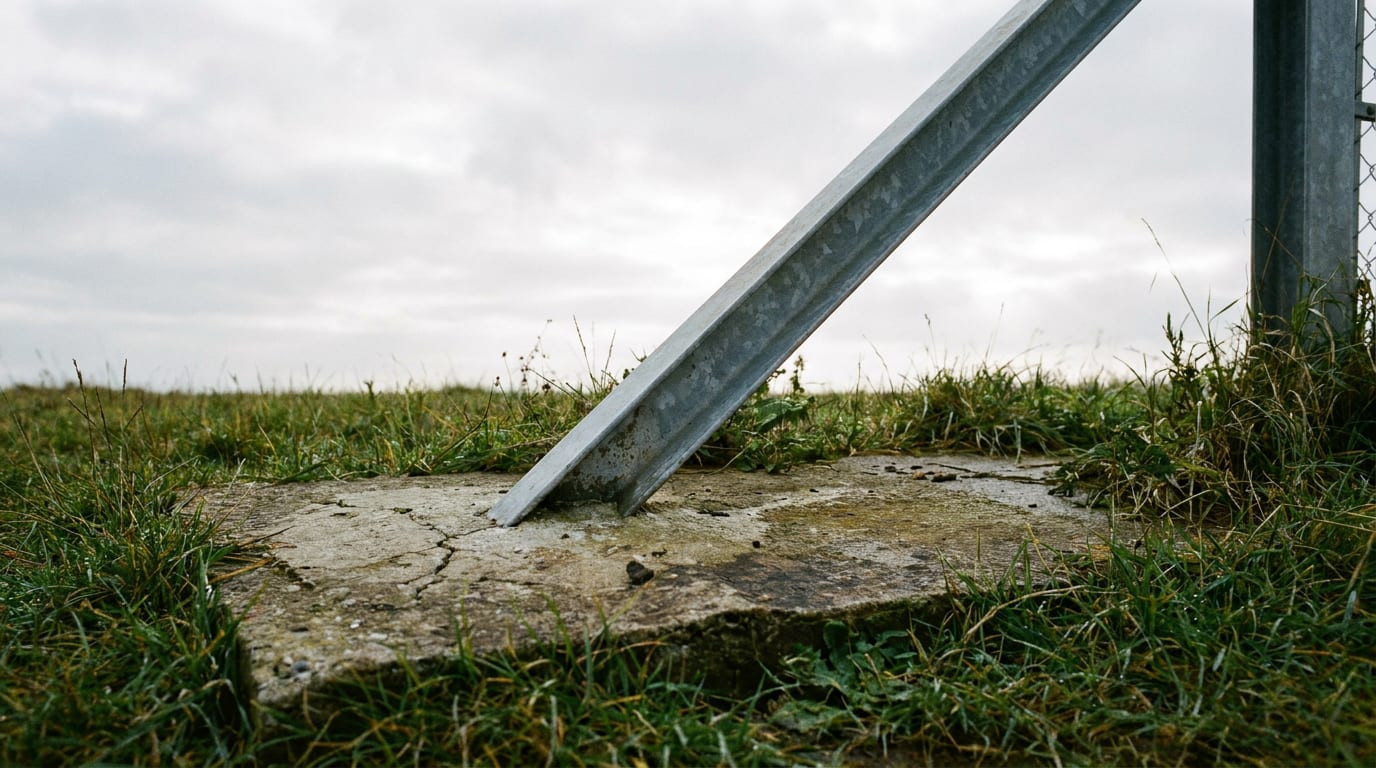

Doğru uygulama payandanın ayağını da betonlamak. Kendi küçük kaidesi oluyor ve kuvveti daha geniş bir alana yayıyor.
İkinci ayrıntı: ayak, kuvvete dik değil kuvvet doğrultusunda oturuyor. Yani beton kaide, payandanın itme yönünü karşılayacak biçimde şekilleniyor.
Üçüncü ayrıntı: payanda ayağı hat dibinde bir engel oluşturuyor. Biçme ve geçiş güzergâhı düşünülerek konumlandırılıyor.
Payanda mı ankraj mı
İki yöntem aynı işi farklı yönden yapıyor ve seçim koşullara göre değişiyor.
Payanda direği iterek destekliyor. Sert bir çubuk, direkten zemine açılı iniyor.
Ankraj direği çekerek destekliyor. Bir tel, direğin üst bölgesinden gömülü bir kütleye uzanıyor.
Payandanın avantajı basitlik ve güvenilirlik: sert bir eleman, öngörülebilir davranış. Dezavantajı yer kaplaması.
Ankrajın avantajı yer kaplamaması — hat dibi temiz kalıyor. Dezavantajı ise zemine bağımlılığı: gömülü kütle toprağın tutmasıyla çalışıyor ve gevşek zeminde yavaş yavaş çıkıyor.
Pratikte payanda bahçe ve arazi hatlarında varsayılan çözüm. Ankraj, alan kısıtının olduğu ve zeminin sıkı olduğu yerlerde tercih ediliyor.
İkisi birlikte de kullanılabiliyor — özellikle çok uzun bölümlerin uç direklerinde.
Köşe: neden en yüklü nokta
Bir hattın köşesi, üzerinde en çok kuvvet toplanan yer ve bunun geometrik bir sebebi var.
Düz bir hatta gerginlik boyunca ilerliyor; her ara direk yalnız kendi payına düşen küçük bir yükü görüyor.
Köşede ise hat yön değiştiriyor. İki bölümün çekme kuvvetleri farklı yönlerden geliyor ve bileşkeleri köşe direğini hattın içine doğru çekiyor.
Bu bileşke, tek bir hattın çekmesinden büyük olabiliyor — özellikle köşe dar bir açı yapıyorsa.
Dik açılı bir köşede bileşke belirgin; keskin bir köşede daha da büyük; geniş açılı bir kırılmada ise küçük.
Bu yüzden köşe direği hem daha kalın kesitte, hem daha derin temelde, hem çoğu zaman çift payandalı oluyor.
Ve bir ayrıntı: köşede hat genelde bölümleniyor — iki tarafın gerginliği ayrı ayrı ayarlanıyor.
Dış köşe: ters yönde çalışan durum
Köşelerin hepsi içe doğru çekmiyor ve bu ayrım sahada karıştırılıyor.
Arazi dışa doğru kırılıyorsa — yani hat bir çıkıntının etrafından dönüyorsa — iki bölümün çekmesi köşe direğini içeri değil dışarı itiyor.
Bu durumda payanda da ters yöne, hattın iç tarafına konuluyor.
Sahada alışkanlıkla payanda hep aynı tarafa konulduğunda dış köşelerde işlevsiz kalıyor ve o direkler ilk yatan direkler oluyor.
Ayrım basit bir kontrolle yapılıyor: köşede durup iki hattın gittiği yönlere bakılıyor. Direk hangi tarafa itiliyorsa payanda karşı tarafa.
Bir hat boyunca hem iç hem dış köşe varsa payandalar farklı taraflara bakıyor — ve bu normal.
Uzun bölümlerde ara destek
Payanda yalnız köşelerde ve uçlarda değil, uzun düz bölümlerde de gündeme geliyor.
Sebep şu: bir gerginlik bölümü ne kadar uzunsa, uç direklerine binen kuvvet o kadar uzun süre ve o kadar geniş bir alan üzerinden taşınıyor.
Belirli bir uzunluktan sonra araya gergi direği konuluyor ve hat bölümleniyor. Her gergi direği kendi payandasını alıyor.
Bu bölümleme iki iş yapıyor. Uç direklerine binen yükü azaltıyor ve bir sorunun tüm hattı değil yalnız bir bölümü etkilemesini sağlıyor.
Bölüm sınırları rastgele seçilmiyor: köşeler, eğim kırılmaları, kapılar ve yön değişimleri zaten birer sınır.
Düz ve uzun bölümlerde ise belirli aralıklarla ek gergi direği konuluyor.
Tel örgü nasıl gerilir konusu bölümleme mantığını ayrıntılı ele alıyor.
Eğimli arazide destek
Eğim, payanda kararını iki noktada değiştiriyor.
Birincisi kuvvet yönü. Eğimli bir hatta gergi teli yatay değil eğimli gidiyor; yani direğe binen kuvvetin bir bileşeni de aşağı ya da yukarı doğru.
Eğimin kırıldığı noktalarda bu, direği yukarı kaldırmaya çalışan bir kuvvete dönüşebiliyor. Orada payanda yetmiyor, temelin de bu kaldırma kuvvetine karşı boyutlandırılması gerekiyor.
İkincisi ayak noktası. Eğimli bir zeminde payandanın ayağı ya yukarı ya aşağı düşüyor. Aşağı düşen bir ayak daha uzun bir payanda gerektiriyor; yukarı düşen bir ayak ise açıyı dikleştiriyor.
Üçüncüsü su: eğimli arazide yüzey suyu aşağı akıyor ve payanda ayağının beton kaidesi o akışın içinde kalabiliyor. Kaide, suyu uzaklaştıracak biçimde bitiriliyor.
Tel örgü eğimli arazide konusu eğim kurgusunu ayrıntılı ele alıyor.
Malzeme ve kaplama
Payanda, hattın diğer elemanlarıyla aynı koşullarda duruyor ve aynı yaşlanma sorunlarını yaşıyor.
Kesit: payanda genelde direkle aynı ya da bir kademe ince profilden yapılıyor. Fazla ince bir payanda kuvvet altında burkuluyor — desteklemek yerine bel veriyor.
Kaplama: payanda hem zemine yakın hem su akışının içinde. Kaplaması hattın geri kalanından düşük olmamalı.
Bağlantı: payandanın direğe bağlandığı nokta bir kelepçe ya da kaynak. Kaynaklı bağlantıda kaplama o noktada yanıyor ve rötuş isteniyor.
Ve uç kapağı: payanda da içi boş bir profilse üstü kapatılıyor, aksi hâlde içeriden paslanıyor.
Bu dördü küçük kalemler ama payanda hattın en yüklü elemanlarından biri — orada oluşan bir zayıflık doğrudan köşe direğine yansıyor.
Yattıktan sonra ne yapılıyor
Bir köşe ya da gergi direği yattığında sıra önemli.
Birinci adım: germe. Yapılmıyor. Yatan bir direği germek onu daha da yatırıyor.
İkinci adım: sebep. Payanda var mı? Varsa ayağı betonlanmış mı, yönü doğru mu, kaymış mı?
Üçüncü adım: derece. Hafif bir yatma mı, belirgin bir eğiklik mi?
Hafif yatmalarda mevcut beton bloğun çevresi kazılıp takviye dökülüyor ve payanda ekleniyor ya da düzeltiliyor.
Belirgin yatmalarda direk sökülüyor, temel yenileniyor ve yeniden dikiliyor. Bu, hattın o bölümünün gerginliğinin tamamen boşaltılmasını gerektiriyor.
Dördüncü adım: komşular. Yatan direğin yanındaki gergi direkleri de aynı koşullarda kurulmuştu; onlar da kontrol ediliyor.
Teklifte payanda nasıl sorulur
Payanda tekliflerde çoğu zaman yazmıyor ve bu, iki teklif arasındaki en büyük gizli farklardan biri.
Birinci soru: kaç adet payanda var? Köşe, gergi, bitiş ve kapı direkleri sayıldığında çıkan rakam teklifte görünmeli.
İkinci soru: payanda ayakları betonlanıyor mu?
Üçüncü soru: köşelerde tek mi çift mi payanda kullanılıyor?
Dördüncü soru: gergi direği aralığı kaç metre? Bu, hattın kaç bölüme ayrıldığını ve dolayısıyla kaç destek noktası olduğunu belirliyor.
Bu dördü yazılı değilse ucuz görünen teklif, payandasız bir hat teklif ediyor olabiliyor — ve fark ilk yıl değil, üçüncü yıl ortaya çıkıyor.
Tel örgü kalitesi teklifte nasıl sorulur konusu aynı mantığı bütün kalemler için ele alıyor.
Sık yapılan üç hata
Payanda tarafında tekrarlanan üç karar var.
Birinci hata payandayı hiç koymamak. Hat ilk gün düzgün duruyor ve tasarruf gerçek görünüyor. Üçüncü yıl köşe direği yatmış oluyor ve düzeltmenin bedeli payandanın kat kat üstünde.
İkinci hata ayağı betonlamamak. Payanda var ama zemine dayanıyor. Kuvvet altında toprağı ezip kayıyor ve destek işlevini kaybediyor — üstelik dışarıdan bakınca payanda duruyor görünüyor.
Üçüncü hata yönü alışkanlıkla seçmek. Dış köşelerde payanda ters tarafa konulduğunda hiçbir işe yaramıyor.
Üçünün ortak yanı şu: üçü de teslim gününde hiçbir belirti vermiyor. Sonuçları yıllar sonra, hattın tamamını etkileyecek biçimde çıkıyor.
Zemin cinsi desteği nasıl değiştiriyor
Payanda kararı yalnız geometriyle verilmiyor; zeminin ne kadar direnç verdiği de belirleyici.
Sıkı ve taşlı zemin. Direk çevresindeki toprak kuvvete iyi direniyor. Payanda yine gerekiyor ama standart boyut yeterli.
Killi zemin. Kuru haldeyken sert, doygunken yumuşak. Yıl içinde iki farklı davranış gösteriyor ve yatma, ıslak dönemde oluyor. Payanda ayağının kaidesi burada büyütülüyor.
İşlenmiş tarım toprağı. Gevşek ve havalandırılmış. Hem direk temeli hem payanda ayağı derinleştiriliyor.
Dolgu zemin. En zoru: hem gevşek hem zamanla oturuyor. Oturma sırasında payanda ayağı da alçalıyor ve destek açısı bozuluyor.
Kayalık zemin. Kazı zor ama tutuş mükemmel. Burada sorun tersine dönüyor: yeterince derine inilemediğinde direk sığ kalıyor ve payanda daha da kritik hâle geliyor.
Pratik sonuç: payanda boyutu ve ayak kaidesi hat boyunca sabit değil; zemin değiştikçe değişiyor. Keşifte zemin bölüm bölüm not edildiğinde bu ayar yapılabiliyor.
Bahçe çitinde zemin, dolgu ve taban suyu koşulları bu yüzden kaydediliyor.
Kapı direği: iki yükün bindiği nokta
Kapı direkleri hattın en çok zorlanan elemanları çünkü üzerlerinde iki ayrı kuvvet birden var.
Birincisi hat gerginliği: kapı bir bitiş noktası, hattın çekmesi orada sonlanıyor.
İkincisi kanat ağırlığı: menteşeli bir kanat direği sürekli aşağı ve dışa doğru çekiyor. Kanat açıldığında bu moment daha da büyüyor.
İkisi farklı yönlerde çalıştığı için tek bir payanda yetmiyor. Kapı direkleri genelde hem hat yönünde payandalı hem kanat karşı yönünde desteklenmiş oluyor.
Ayrıca temel derinliği hat direklerinden belirgin biçimde fazla tutuluyor ve kesit bir kademe büyütülüyor.
Bir de kullanım tarafı: kapı günde defalarca açılıp kapanıyor. Her hareket direğe küçük bir darbe veriyor ve bu darbeler birikiyor.
Kapı direğinin yatması hattın geri kalanından önce ortaya çıkıyor ve belirtisi net: kanat sürtmeye başlıyor, kilit tutmuyor.
Panel çit kapısı konusu kapı ölçü ve tip uyumunu ayrıntılı ele alıyor; kanat yükü mantığı iki sistemde de aynı.
Payandanın görünümü ve alan kaybı
Payanda teknik olarak tartışmasız ama pratikte iki itiraz doğuruyor: göründüğü ve yer kapladığı için.
Görünüm tarafı: köşede açılı duran bir çubuk, hattın sade çizgisini kırıyor. Bahçe sınırında bu bazen istenmiyor.
Alan tarafı daha somut: payandanın ayağı hattan birkaç adım içeride ya da dışarıda kalıyor. Dar bir bahçede bu, yürüyüş yolunun ortasına denk gelebiliyor.
Üç pratik çözüm var.
Birincisi yön seçimi: payanda bahçenin iç tarafına değil, kullanılmayan tarafa alınabiliyor — komşu tarafı ya da bir bitki grubunun arkası.
İkincisi ankraj: gömülü bir kütleye çekme teliyle bağlanan çözüm yer kaplamıyor. Sıkı zeminde payandaya yakın performans veriyor.
Üçüncüsü gizleme: payanda ayağı bir bitki grubunun içinde kalacak biçimde konumlandırılıyor. Bitki payandayı örtüyor ama ayak kaidesine erişim korunuyor.
Vazgeçmek ise çözüm listesinde yok — payandasız bir gergi direği, görünümü kurtarmak için hattın tamamını riske atmak demek.
Yıllık kontrolde payanda
Payanda kurulduktan sonra unutulan bir eleman oluyor ama yıllık kontrolde dört kalemle bakılıyor.
Ayak kaidesi. Beton çevresinde açılmış bir boşluk var mı, kaide çatlamış mı, payanda ayağı kaymış mı?
Üst bağlantı. Kelepçe gevşemiş mi, kaynak noktasında pas başlamış mı?
Doğrultu. Payanda hâlâ ilk günkü açıda mı? Açının değişmesi ayak kaymasının ya da direk yatmasının işareti.
Kaplama. Zemine yakın bölge ve bağlantı noktası, hattın en hızlı yaşlanan yerleri.
Bu dört kalem, gergi direğinin elle denenmesiyle birlikte yapılıyor — ikisi aynı problemin iki yüzü.
Ve bir gösterge: payandada bir sorun varsa, gergi direğinde de vardır. İkisi birlikte çalışıyor, birlikte bozuluyor.
Mevcut bir hatta payanda eklemek
Payandasız kurulmuş bir hatta sonradan destek eklenebiliyor — ama sıra ve zamanlama önemli.
Birinci adım: gerginliği boşaltmak. Direk yük altındayken payanda takmak, direği o eğik hâlde sabitlemek demek. Önce o bölümün gerginliği gevşetiliyor.
İkinci adım: direği düzeltmek. Yatmış bir direk dikey konuma getiriliyor. Hafif yatmalarda bu elle ya da basit bir kaldıraçla mümkün; belirgin yatmalarda temel açılıyor.
Üçüncü adım: payandayı takmak. Üst bağlantı direğin üst bölgesine, ayak kendi beton kaidesine.
Dördüncü adım: betonu beklemek. Kaide kürlenmeden hat yeniden gerilmiyor — aynı hata ikinci kez yapılmış olur.
Beşinci adım: yeniden germek. Ve bu sefer hat düz duruyorsa iş tamam.
Toplam süre birkaç güne yayılıyor, çünkü ortada bir beton bekleme var. Bu süre baştan planlanmazsa iş yarım kalıyor ve hat o hâlde bırakılıyor.
Bir de kapsam kararı: bir direkte sorun varsa aynı hattaki diğer gergi direkleri de aynı koşullarda kurulmuştu. Tek tek değil, bölüm olarak ele alınıyor.
Payanda maliyeti: ne kadar tutuyor
Payandanın teklifte görünmemesinin bir sebebi de tutarının küçük olması — ve bu, atlama gerekçesi hâline geliyor.
Bir payanda birkaç kalemden oluşuyor: bir profil parçası, bir kelepçe, bir miktar kazı ve bir miktar beton.
Hat başına adet de sınırlı: tipik bir bahçe hattında dört köşe, iki bitiş ve bir kapı direği — yani tek haneli bir sayı.
Toplam tutar, hattın genelinde küçük bir oran.
Karşılığında engellediği şey ise büyük: yatmış bir gergi direğini düzeltmek, direği sökmeyi, temeli yenilemeyi ve o bölümün gerginliğini boşaltıp yeniden kurmayı gerektiriyor.
Yani payanda, oranı en düşük ve getirisi en yüksek kalemlerden biri. Atlanmasının sebebi maliyet değil, görünmemesi — teklifte yazmıyorsa kimse sormuyor.
Tek cümlelik kural
Payanda kararını tek bir soruya indirmek mümkün: bu direğin üzerinde sürekli bir çekme var mı?
Cevap evetse payanda gerekiyor — köşe, gergi, bitiş ve kapı direkleri. Cevap hayırsa gerekmiyor — ara direkler.
Ve ikinci soru yönü belirliyor: bu direk hangi tarafa yatmak istiyor? Payanda karşı tarafa gidiyor.
İki soru, hattın bütün destek planını veriyor.
Özetle
Tel örgü sürekli bir kuvvet uyguluyor ve o kuvvetin gidecek bir yeri olmak zorunda. Panel çitteki rüzgâr yükü kesintili; tel örgüdeki gerginlik gece gündüz çekiyor — ve toprak sürekli kuvvete çok daha fazla yer değiştirerek cevap veriyor.
Payanda, o çekmeyi zemine aktaran ikinci yol. Köşe, gergi, bitiş ve kapı direklerinde gerekiyor; ara direklerde gerekmiyor.
Yön tek belirleyici karar: payanda çekmenin geldiği yönün tersine konuluyor. Dış köşelerde bu yön değişiyor ve alışkanlıkla konulan payanda orada işlevsiz kalıyor.
Gerçek zayıf nokta ise ayak. Betonlanmayan bir payanda ayağı kuvvet altında toprağı ezip kayıyor — payanda duruyor görünüyor ama iş görmüyor.
Ve yatan bir direk germeyle düzelmiyor. Her germe onu biraz daha yatırıyor; yapılacak iş temeli ele almak.
